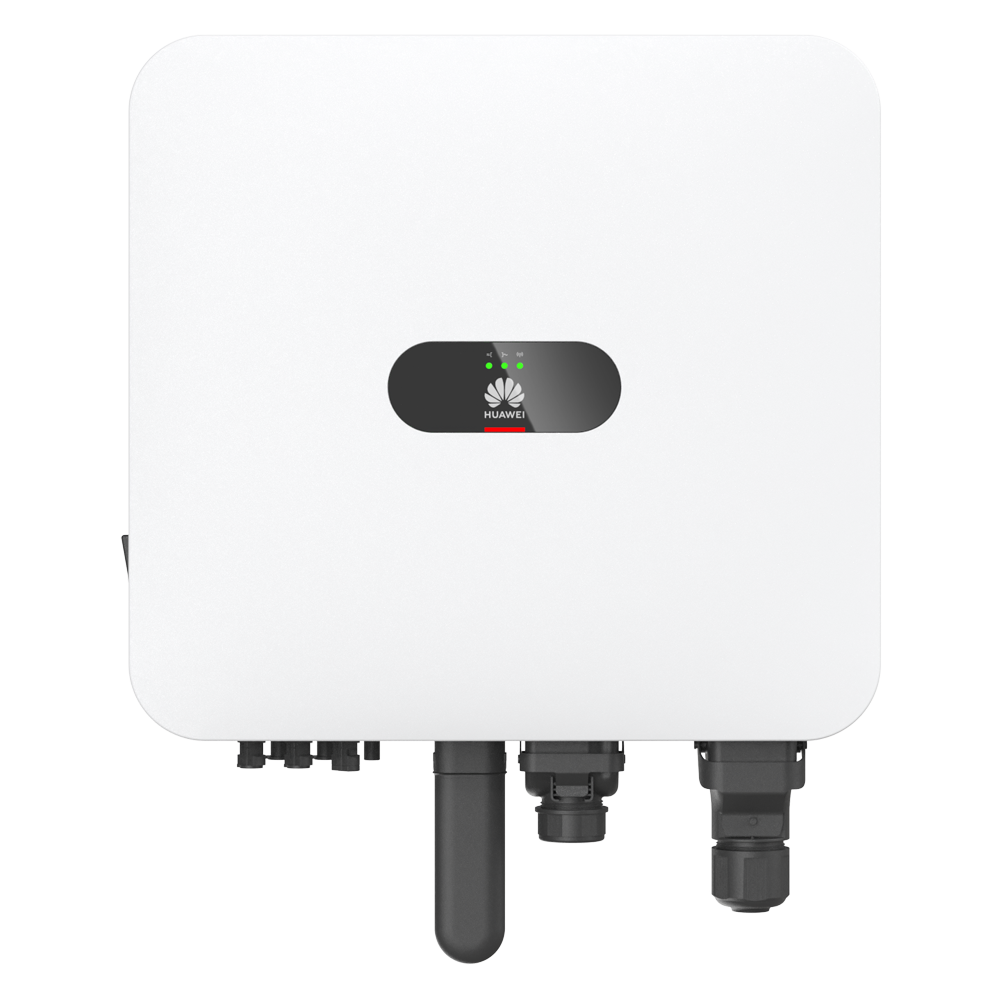

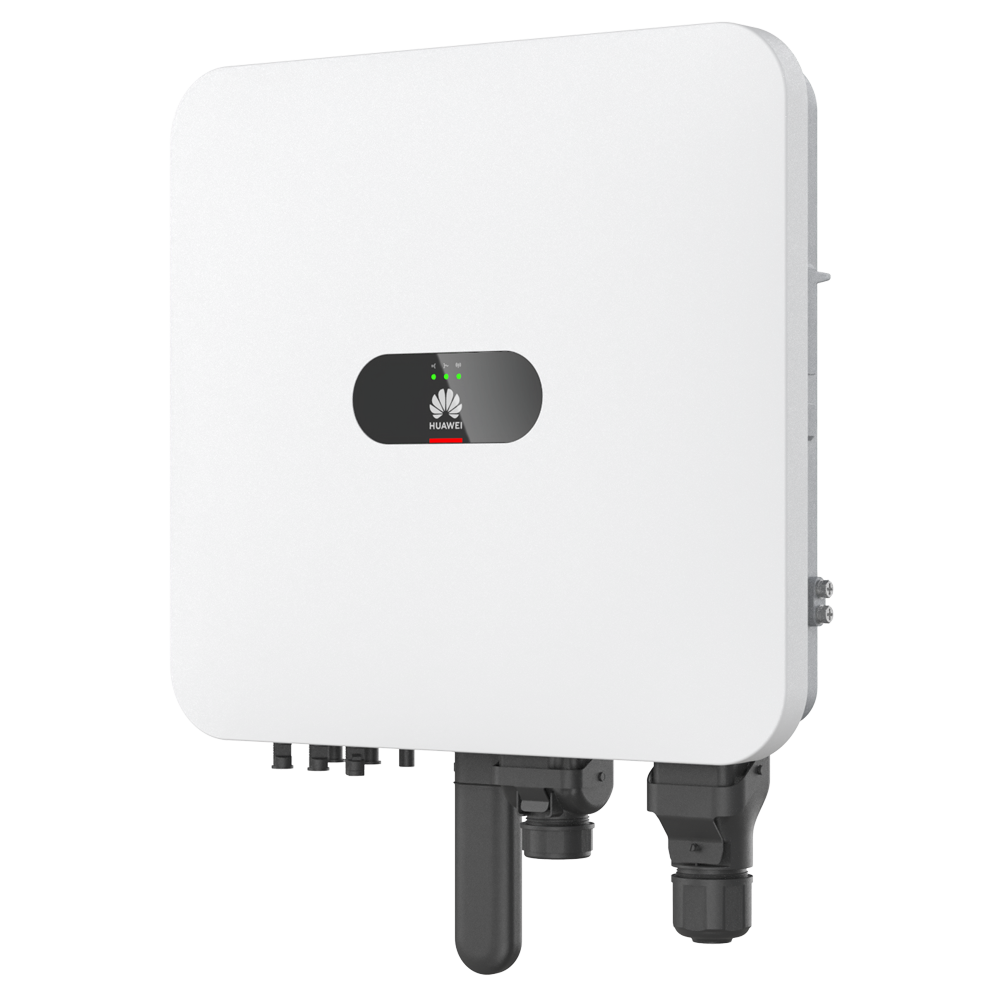

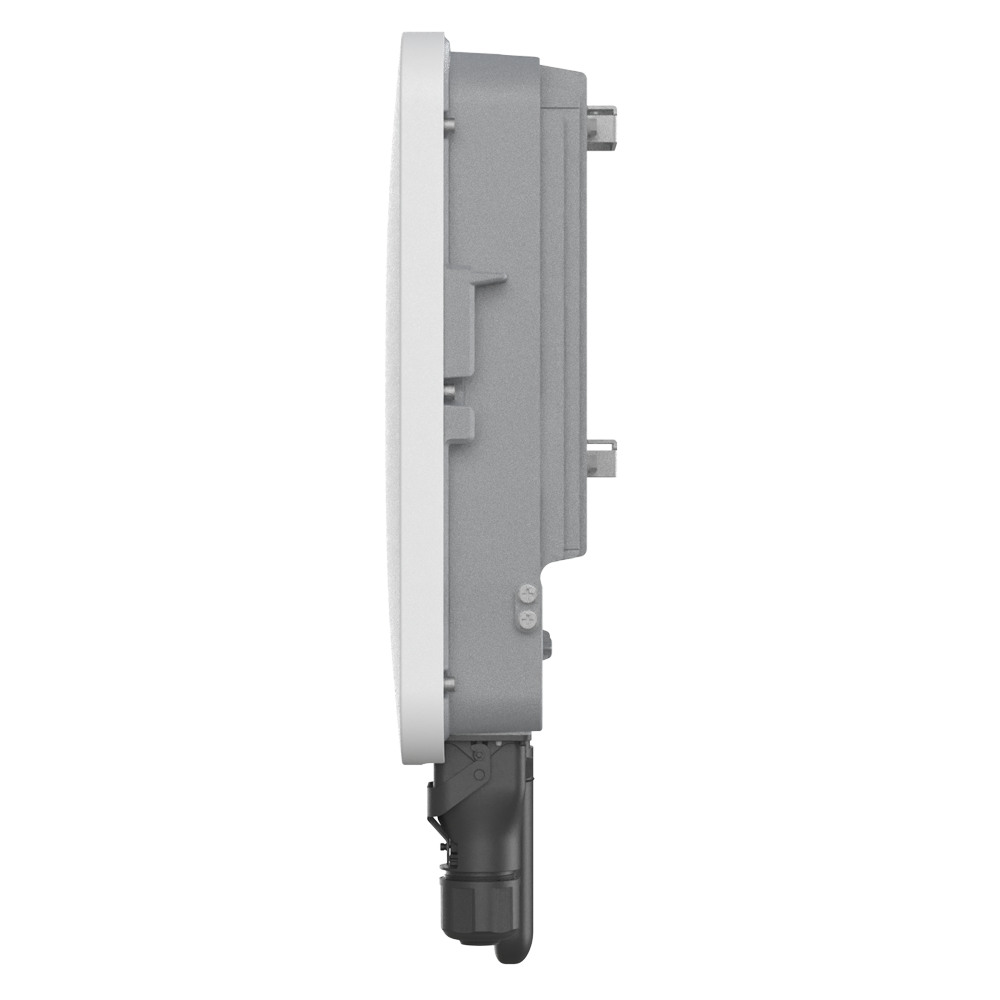

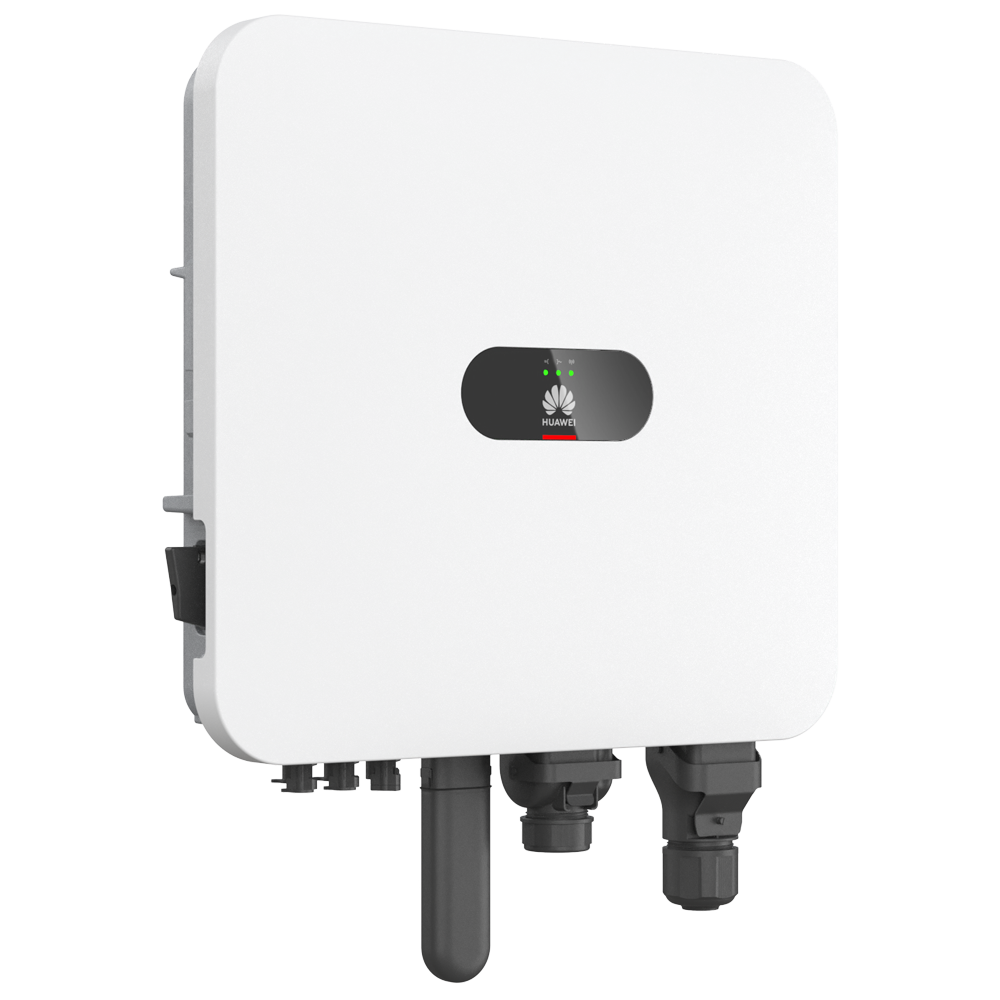

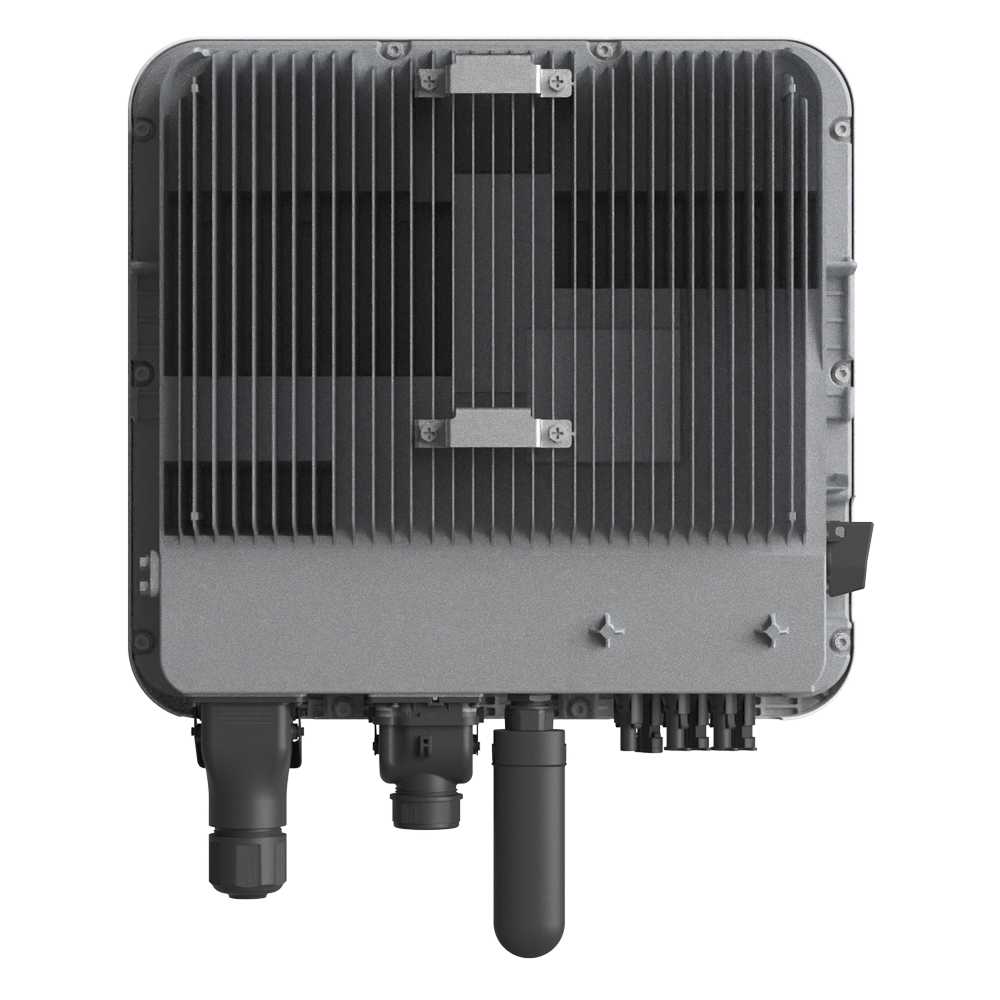

SUN2000-5/6/8/10/12K-MAP0
Mã sản phẩm: SUN2000-5/6/8/10/12K-MAP0
Giá bán: Liên hệ
Thông tin sản phẩm
Huawei SUN2000-5/6/8/10/12K-MAP0 là bộ biến tần chuỗi hòa lưới ba pha chuyển đổi nguồn điện một chiều từ chuỗi PV thành nguồn điện xoay chiều. Nguồn điện này có thể được đưa vào lưới điện, sử dụng để cung cấp cho các thiết bị gia dụng hoặc được lưu trữ trong pin LUNA ESS. Dòng biến tần MAP0 đóng vai trò là thành phần trung tâm cho các hệ thống chỉ sử dụng PV, lưu trữ năng lượng, nguồn điện dự phòng và các giải pháp quản lý năng lượng thông minh. Với 2 bộ theo dõi MPP độc lập và tổng cộng 2 đầu vào chuỗi PV, MAP0 được thiết kế tối ưu để tăng tỷ lệ tự tiêu thụ bằng cách điều chỉnh công suất đầu ra của từng pha một cách động và độc lập theo công suất tải tức thời.
Thông số kỹ thuật
| Technical Specification | SUN2000-5K-MAP0 | SUN2000-6K-MAP0 | SUN2000-8K-MAP0 | SUN2000-10K-MAP0 | SUN2000-12K-MAP0 |
| Efficiency | |||||
| Max. efficiency | 98.4% | 98.6% | 98.6% | 98.6% | 98.6% |
| European weighted efficiency | 97.5% | 97.7% | 98.0% | 98.1% | 98.2% |
| Input (PV) | |||||
| Recommended max. PV power | 9,000 Wp | 11,000 Wp | 14,600 Wp | 18,000 Wp | 22,000 Wp |
| Max. input voltage 1 | 1,100 V | ||||
| Operating voltage range 2 | 160 - 1,000 V | ||||
| Startup voltage | 160 V | ||||
| Rated input voltage | 600 V | ||||
| Max. input current per MPPT | 16 A | ||||
| Max. short-circuit current | 22 A | ||||
| Number of MPP trackers | 2 | ||||
| Max. input per MPP tracker | 1 | ||||
| Input (DC Battery) | |||||
| Compatible battery | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | ||||
| Operating voltage range | 600 ~ 980 V | ||||
| Max. operating current | 20 A | ||||
| Max. charging power | 12,000 W | ||||
| Max. discharging power | 5,500 W | 6,600 W | 8,800 W | 11,000 W | 12,000 W |
| Output (On Grid) | |||||
| Grid connection | Three-phase | ||||
| Rated output power | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Max. apparent power | 5,500 VA | 6,600 VA | 8,800 VA | 11,000 VA | 13,200 VA |
| Rated output voltage | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | ||||
| Overload capability | 110% | ||||
| Rated AC grid frequency | 50 Hz/60 Hz | ||||
| Max. output current | 8.3 A | 10.0 A | 13.3 A | 16.7 A | 20.2 A |
| Adjustable power factor | 0.8 leading ... 0.8 lagging | ||||
| Max. total harmonic distortion | ≤ 3% | ||||
| Output (OffGrid) | |||||
| Compatible backup device | SmartGuard-63A-T0 (3 phase) | ||||
| Rated output power | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Rated output voltage | 220 V AC/380 V AC, 230 V AC/400 V AC, 240 V AC/415 V AC 3W/N + PE | ||||
| 110% overload | Continuous | ||||
| 150% overload | 5 min (3-phase) / 5 min (Single-phase) | 1 min (3-phase) / 5 min (Single-phase) | |||
| 200% overload | 10 seconds | ||||
| Automatic switchover time | ≤ 20 ms (with SmartGuard-63A-T0) | ||||
| Protection Feature | |||||
| Asymmetric load | Yes, supports 100% three-phase asymmetric load | ||||
| Input-side disconnection device | Yes | ||||
| Anti-islanding protection | Yes | ||||
| DC reverse polarity protection | Yes | ||||
| Insulation detection | Yes | ||||
| DCsurge protection | Yes, compatible with TYPE II protection class according to EN/IEC 61643-11 | ||||
| ACsurge protection | Yes, compatible with TYPE II protection class according to EN/IEC 61643-11 | ||||
| Residual current detection | Yes | ||||
| ACovercurrent protection | Yes | ||||
| AC short-circuit protection | Yes | ||||
| ACovervoltage protection | Yes | ||||
| Arc fault protection | Yes | ||||
| Connector temperature detection | Yes (PV & Battery connectors) | ||||
| Ripple receiver control | Yes | ||||
| Battery charging from grid | Yes | ||||
| General Specification | |||||
| Operating temperature range | –25°C - +60°C (–13°F - +140°F) | ||||
| Relative operating humidity | 0 % - 100% RH | ||||
| Max. operating altitude | 4,000 m | ||||
| Cooling | Natural convection | ||||
| Noise | ≤ 29 dB | ||||
| Display | LED Indicators; Integrated WLAN + FusionSolar APP | ||||
| Communication | RS485; WLAN / Ethernet via Smart Dongle-WLAN-FE (Optional) 4G/3G/2G via Smart Dongle-4G (Optional); EMMA (Optional) | ||||
| Weight (incl. mounting brackets) | 21 kg | ||||
| Dimensions(incl. mounting brackets) | 490 mm x 460 mm x 130 mm | ||||
| IP rating | IP66 | ||||
| Nighttime power | < 5.5W | ||||
| OptimizerCompatibility | |||||
| DCMBUS compatible optimizer | SUN2000-450W-P2, SUN2000-600W-P | ||||
| Safety | EN/IEC62109-1, EN/IEC62109-2 | ||||
| Grid connection standards | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | ||||
